Nové grafické komponenty a ich parametre

V novej verzii D2000 V12.2. sme pre vás pripravili celú sériu vylepšení a noviniek v oblasti grafických komponentov, spolu s príkladmi praktického použitia v aplikáciách. Novinky zjednodušujú a najmä zefektívňujú prácu v D2000.



Komponentová skupina Ventily



Rozšírenie o parametrizáciu varovných, resp. alarmových stavov a doplnené nové funkcionality/prametre ktoré umožňujú rýchlu a efektívnu tvorbu vizualizácie aj varovných a alarmových stavov:

  • Bez nutnosti zložitého kreslenia a programovania poskytujú množstvo nastaviteľných parametrov pre dosiahnutie požadovaného výsledku vizualizácie
  • Príklad použitia varovných a alarmových stavov:
    • Nepotvrdená pretrvávajúca výstraha
    • Potvrdená pretrvávajúca výstraha
    • Nepotvrdený alarmový stav
    • Potvrdený pretrvávajúci alarmový stav

Rozšírenie o sadu statických ventilov (nemajú snímané meranie stavu ani polohy), ktoré využívajú parameter _ColorID na použitie/zmenu farby z globálne nadefinovanej zobrazovacej palety (napr. farbenie podľa stavu potrubia, na ktorom sa nachádza):

  • Na základe preddefinovanej farebnej palety a nastavenia parametrov môžu meniť svoju farebnosť
  • Využitie pri farebnej zmene príslušného potrubia podľa jeho aktuálneho stavu, ak je na ňom takýto ventil umiestnený, bude meniť farbu podľa stavu potrubia
  • Pri návrhu alebo dodatočných zmenách na jednom mieste v palete bez nutnosti editácie a zmeny farebnosti každého grafického objektu jednotlivo
  • Na globálne zosúladenie farebnosti potrubí a statických ventilov v celom aplikačnom programovom vybavení

ventily

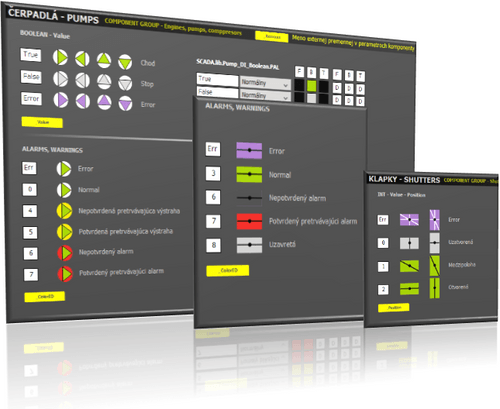

Komponentová skupina Čerpadlá, Klapky



Rozšírenie o parametrizáciu varovných, resp. alarmových stavov

Pri klapkách boli doplnené aj varianty s invertovanou logikou ovládania.

  • Nepotvrdená pretrvávajúca výstraha
  • Potvrdená pretrvávajúca výstraha
  • Nepotvrdený alarmový stav
  • Potvrdený pretrvávajúci alarmový stav

cerpadla



Komponentová skupina Signalizácia



Doplnková vizualizácia k technologickým zariadeniam ako napr. motor, čerpadlo, ventilátor a podobne. Ich využitie je pri realizácii vizualizácie rôznych prevádzkových režimov, výstrah a poruchových stavov. K dispozícii je množstvo variant dokonca aj s invertovanou logikou, s ktorou sa často stretávame hlavne pri rôznych výstrahách a poruchových stavoch.



signalizacia



Komponentová skupina Hodnoty



Sada obsahuje rôzne varianty pre zobrazovanie vstupných aj výstupných hodnôt s veľkou škálou nastaviteľných parametrov ako sú napr:

  • Zobrazovanie názvu cez parameter komponenty
  • Zobrazovacia maska s možnosťou preťaženia
  • Možnosť farbenia pozadia
  • Technické jednotky z pripojeného objektu
  • Signalizácia alarmových stavov
  • Zobrazenie alebo skrytie parametrov ako sú napr. popis, tech . jednotky
  • Jednoznačné farebné rozlíšenie pre vstupné alebo výstupné hodnoty

hodnoty



Komponentová skupina Nádrže



Sada obsahuje rôzne varianty s veľkou škálou nastaviteľných parametrov ako sú napr:

  • Zobrazovanie názvu cez parameter komponenty
  • Zobrazovacia maska s možnosťou preťaženia
  • Možnosť farbenia pozadia na základe meraných veličín alebo limitných stavov
  • Technické jednotky z pripojeného objektu
  • Signalizácia alarmových stavov, výstrah a limitov
  • Zobrazenie alebo skrytie parametrov podľa potreby snímaných veličín technologického celku

nadrze

Komponentová skupina Kotol



Zložená komponenta s veľkou škálou nastaviteľných parametrov výrazne zjednodušuje vizualizáciu bez potreby zložitého kreslenia s obsahom nasledujúcich parametrov:

  • Nastavenie viditeľnosti rôznych častí a tým umožňuje dosiahnuť požadovaný výsledok zobrazovaného technologického celku bez potreby zložitého kreslenia
  • Zobrazovanie globálneho názvu aj jednotlivých častí cez parametre komponenty
  • Grafická vizualizácia stavu horákov
  • Grafická vizualizácia stavu hladiny
  • Možnosť farbenia pozadia na základe meraných veličín alebo limitných stavov
  • Signalizácia alarmových stavov, výstrah a limitov
  • Technické jednotky z pripojeného objektu
  • Zobrazenie alebo skrytie parametrov podľa potreby snímaných veličín technologického celku

Rozšírenie parametrov externých premenných



Rozšírením parametrov externých premenných sme dosiahli možnosti zjednodušenia a zefektívnenia práce s grafickými komponentami. Vďaka kopírovaniu parametrizácie komponentov je možné zachovať štartovacie hodnoty a pripojenia pri kopírovaní zvoleného objektu.



parametre 1



Medzi ďalšie nové vlastnosti patrí, ak nastavíme v parametroch grafického editora, kopírovať pripojenia a pri štruktúrach zvyšovať číslo riadku, tak aj pri kopírovaní komponenty sa zvýšia v parametroch indexy o 1 automaticky.



parametre 2



Rozšírením a doplnením parametrov externých premenných sa práca s grafickými komponentami stáva jednoduchšia, rýchlejšia a efektívnejšia.



Zjednodušenie prehľadnosti pripojených objektov bez nutnosti dodatočného dohľadávania referenčnej integrity v  prípade, keď je pripojený objekt pre externú premennú štruktúrovaná premenná, ktorej bunka sa odkazuje na iný objekt sme dosiahli zobrazovaním mena príslušného objektu v novom pridanom stĺpci parametrov.



Pridaním automatického označovania priamo zadanej hodnoty v GR do úvodzoviek  sa práca s parametrami komponenty stáva ešte prehľadnejšia.



parametre 3



Za IPESOFT pre Vás napísal

Miroslav Kliner

e-mail: kliner.miroslav@ipesoft.com
